海灣DZX-02(Ex) 本安型定位底座（船用）

一、海灣DZX-02(Ex) 本安型定位底座（船用）產品特性

　　DZX-02（EX）本質安全型定位底座，是海安集團生產的一款通用底座，可配接海灣的各種產品使用，如JTY-GF-GST9711(Ex)

型點型光電感煙火災探測器、JTW-ZOF-GST9712(Ex)型點型感溫火災探測器、JTF-GOF-GST9713(Ex)型點型復合式感煙感溫火災

探測器等本安型火災探測報警產品。

本底座確定探測器有唯一的安裝位置，接線簡單方便，適用于JTY-G FGST9711（Ex）點型光電感煙火災探測器、JTW-ZOF-GST9712（Ex）

型點型感溫火災探測器安裝接線。

二、海灣DZX-02(Ex) 本安型定位底座（船用）技術參數

　　1.DZX-02(Ex)本安型定位底座安裝，探測器與底座之間有定位卡口，使探測器具有唯一的安裝位置。

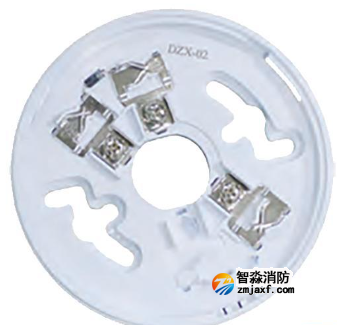

2.底座所用材料具有防靜電功能。底座上有四個帶數字標識的接線端子，“1”為正極輸入，“2”為正極輸出，“3”為電源負極，“4”不接線。

3.探測器與本安型定位底座上有定位卡口，使探測器具有唯一的安裝位置。

4.本安型定位底座A、B處有兩個凸棱，探測器底部側面C處有一個凸棱。裝配時，將探測器凸棱C對準本安型定位底座A處，順時針旋轉至B處

即可安裝好探測器。

5.底座上有4個導體片，片上帶接線端子，底座采用串聯方式連接，回路末端應接一只4.7k終端電阻。
