海灣JB-QB-GST1500H火災報警控制器/消防聯動控制器接線安裝技術

1.5.1 特點

JB-QB-GST1500H 火災報警控制器/消防聯動控制器（以下簡稱 GST1500H）是海灣公司充分調研消

防市場新的需求，總結多年消防工程經驗，融會國標 GB4717-2005《火災報警控制器》和 GB16806-

2006《消防聯動控制系統》的要求和精神，并參考了 GB 4717-201X《火災報警控制器》報批稿、歐

洲標準 EN54-2 和 EN 54-4 的相關要求而設計的新一代報警聯動一體化智能控制器。

該系列控制器可與我公司生產的各類開關量型、模擬量型、數字智能型火災探測器和控制模塊連

接，從而構成一個集總線、多線于一身的報警聯動一體化控制器，是消防工程的最佳選擇。

主要特點如下：

（6） 單機容量大、可靠性高。本控制器采用壁掛式箱體，單臺容量可達 6 個回路總計 1452 個總

線制報警聯動點，充分滿足大型單體建筑中的區域消防報警系統的設計要求?；芈钒彘g電氣

隔離，一條總線的短路、接地故障不影響其它總線的正常工作，完全摒除了不同總線間的電

氣干擾。不論對聯動類還是報警類總線設備，控制器都設有不掉電備份，保證系統調試完成

時注冊到的設備全部受到監控。

（7） 圖形化彩色顯示界面。本控制器采用圖形化彩色顯示界面，不同信息采用不同窗口顯示，界

面清晰易懂、方便直觀，通過簡單的操作（通過鍵盤的數字鍵或方向鍵操作）就可實現系統

提供的多種功能。另外新的便捷操作途徑，使用戶可以大幅度提高效率。

① 檢查鎖方便用戶或檢查人員迅速查看系統內設備情況。

② 手自動轉換鎖和聯動啟動按鈕方便在緊急情況下快速切換控制狀態，快速進入聯動狀態。

（8） 靈活的模塊化結構和多種功能配置選擇。本控制器主控部分由接口統一的各類功能模塊組成，

配置靈活方便，通過調整接入的回路板數實現總線設備從 1 點到 1452 點間的任意配置。若

接入聯網接口卡或其他接口卡，豐富的接口使系統還可以連接其他消防設備。

（9） 配備智能手動消防啟動盤。本控制器配接智能手動消防啟動盤，智能手動消防啟動盤上的每

一個啟/停鍵均可通過定義與系統所連接的任意一個總線設備關聯，完成對該總線制聯動設

備的啟/停控制。

（10） 配備直接控制盤。本控制器配備直接控制盤，可對消防泵、排煙機、送風機等重要設備進行

直接控制。本控制盤具有輸出線斷線、短路故障檢測功能，可最大限度的保障控制盤本身與

終端設備之間連接的可靠性。直接控制盤實現兩線對啟停雙控設備的控制。

（11） 調試方便快捷。為方便用戶及工作人員使用，控制中增加了一些便捷的調試方式，可以快速

明確控制設備狀態和發現問題。

①設備狀態查詢界面，一個界面顯示整個回路的設備狀態，報警、故障、屏蔽等狀態一目了

然。

②快速打印整個回路的探測器污染度，方便設備維護保養。

③支持聯網上傳下載定義，也可以通過手機 APP 藍牙通訊上傳下載數據，遠程調試（支持云

端數據的上傳下載）和故障診斷。

④重碼檢測后重碼設備指示燈閃爍，容易識別。

1.5.2 主要技術指標

（5） 液晶屏規格：800×480 點，7.0 英寸彩色液晶屏。

（6） 控制器容量：

d. 最大 6 個總線制回路，每回路 242 個編碼地址點。

e. 標配手動盤 1 塊，128 路。

f. 標配直控盤 8 路。

g. 卡槽數（回路板+通訊板）≤5

（7） 回路帶載能力：每回路最大輸出能力為 700mA，實際帶載情況應根據負載最大工作電流、線

路長度和線路截面積計算。為保證設備可靠工作，應確保線路末端電壓≥16V。下表給出不

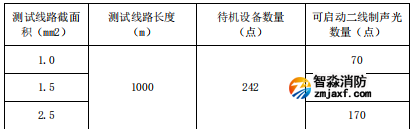

同線徑條件下 1 個回路可配接的二線制聲光警報器數量作為參考。

（8） 外型尺寸：

外形尺寸（長×寬×高）：500mm×170mm×700mm

1.5.3 結構特征、安裝與布線

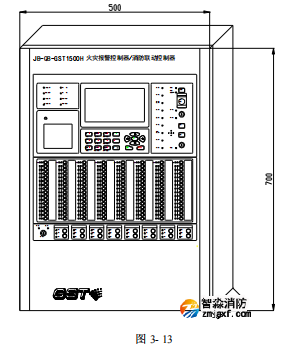

GST1500H 火災報警控制器/消防聯動控制器的外形如圖 3-13 示：

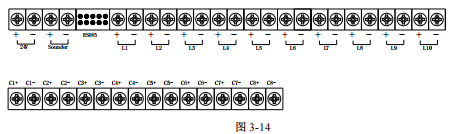

控制器外接線端子示意圖如圖 3-14 所示：

其中：

Ln（n=1~10）：探測器總線（無極性）；也可以連接

CAN 聯網 H、L：連接其它各類控制器的通訊總線端子（選配）；

通訊卡 R+，R-，T+，T-：連接 CRT 圖像顯示設備/火警傳輸端子（選配）；

光纖聯網：連接其它各類控制器的通訊總線端子（選配）；

多接口卡：連接其它各類控制器的通訊總線端子（選配）

24V+、24V-：24V/0.5A 輔助電源輸出端子；

Sounder+、Sounder-：警鈴輸出端子，24V/0.15A 有源輸出；

RS485：廣播電話接口；

Cn+、Cn-（n=1~8）：直控輸出端子。

布線要求：

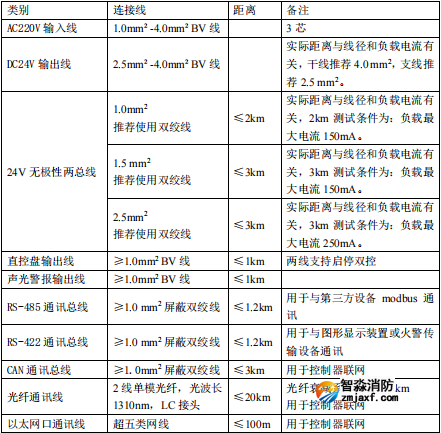

如下表所示
